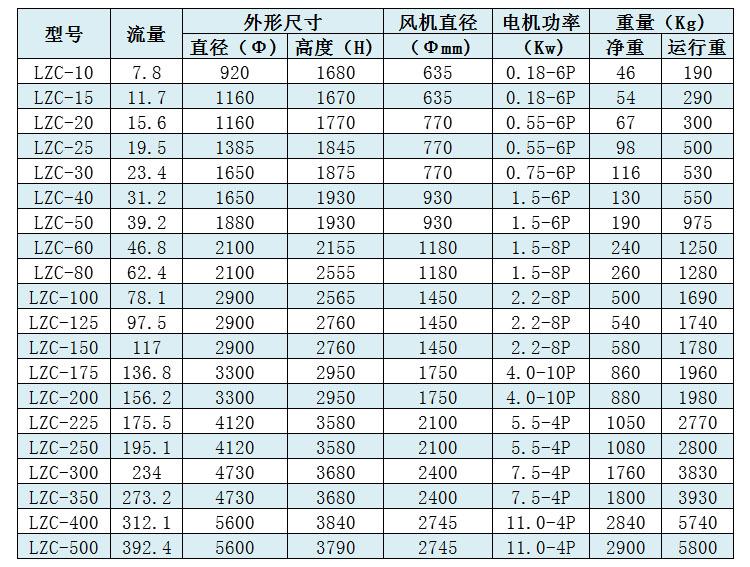

圓形冷卻塔性能參數表

設計工況
進水溫度T1=37°C
出水溫度T2=32°C
濕球溫度TwB=28°C
干球溫度T=31.8°C
大氣壓力P=9.94x 104Pa

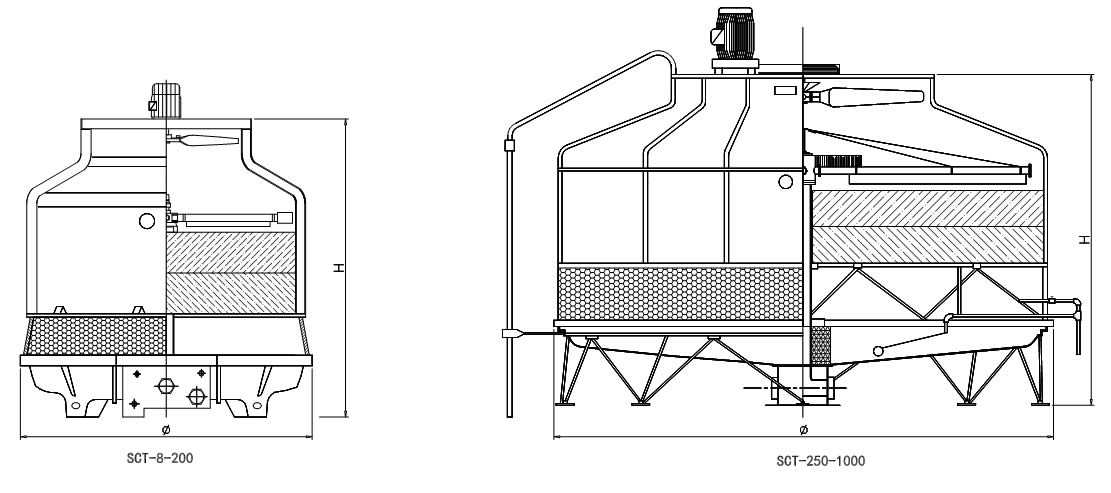

型號	流量	外形尺寸		風機直徑	電機功率
型號	流量	直徑（Φ)	高度（H)	（Φmm)	（Kw)
LZC-10	7.8	920	1680	635	0.18-6P
LZC-15	11.7	1160	1670	635	0.18-6P
LZC-20	15.6	1160	1770	770	0.55-6P
LZC-25	19.5	1385	1845	770	0.55-6P
LZC-30	23.4	1650	1875	770	0.75-6P
LZC-40	31.2	1650	1930	930	1.5-6P
LZC-50	39.2	1880	1930	930	1.5-6P
LZC-60	46.8	2100	2155	1180	1.5-8P
LZC-80	62.4	2100	2555	1180	1.5-8P
LZC-100	78.1	2900	2565	1450	2.25-8P
LZC-125	97.5	2900	2760	1450	2.25-8P
LZC-150	117	2900	2760	1450	2.25-8P
LZC-175	136.8	3300	2950	1750	4.0-10P
LZC-200	156.2	3300	2950	1750	4.0-10P
LZC-225	175.5	4120	3580	2100	5.5-4P
LZC-250	195.1	4120	3580	2100	5.5-4P
LZC-300	234	4730	3680	2400	7.5-4P
LZC-350	273.2	4730	3680	2400	7.5-4P
LZC-400	312.1	5600	3840	2745	11.0-4P
LZC-500	392.4	5600	3790	2745	11.0-4P
LZC-600	468	6600	4470	3400	15.0-4P
LZC-700	547.2	6600	4670	3400	18.5-4P
LZC-800	626.4	7600	4720	3700	22.0-4P
LZC-1000	781.2	7600	4920	3700	22.0-4P

注：由于敝公司不斷提高水塔技術及其質量，如本說明書內資料日后任何更改，恕不另行通告，敝公司對此擁有最終解釋權。

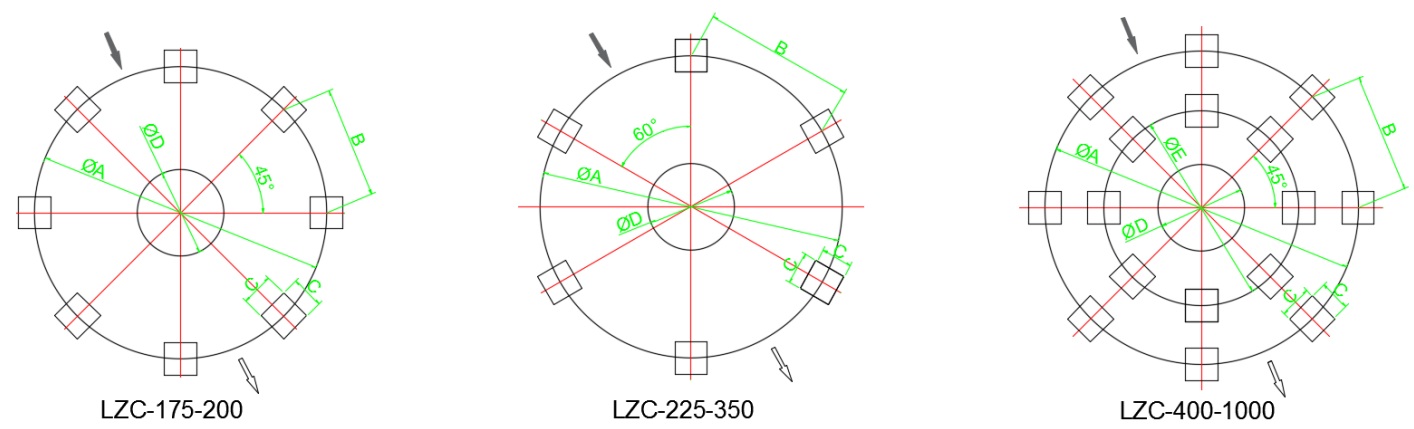

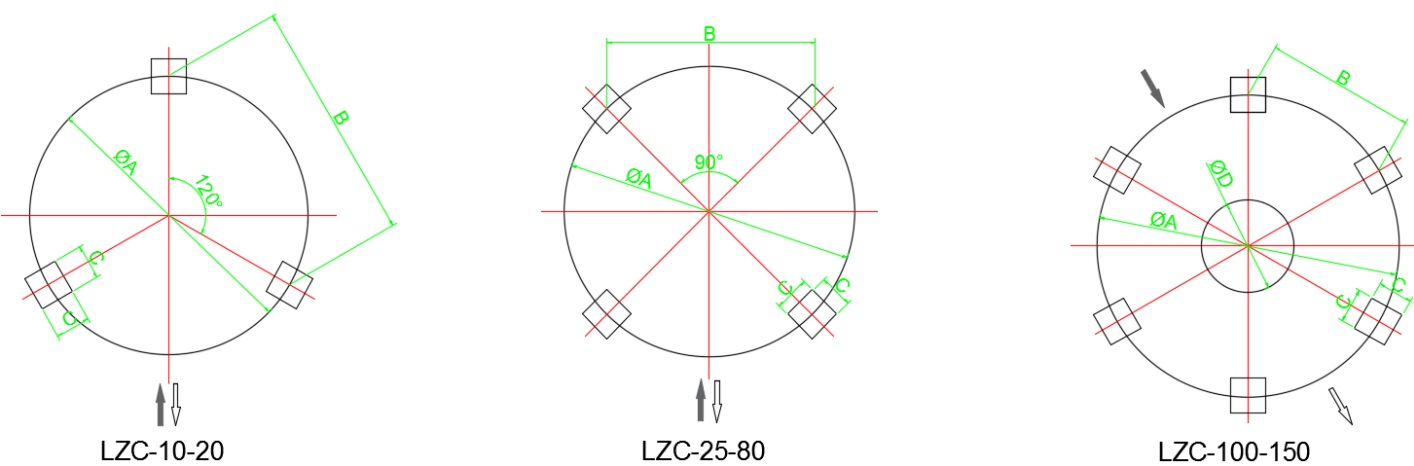

LZC圓形冷卻基礎尺寸

型號	基礎尺寸（mm）
型號	ΦA	B	C	D	ΦE
LZC-10	520	450	250
LZC-15	730	632	250
LZC-20	730	632	250
LZC-25	960	678	300
LZC-30	1180	834	300
LZC-40	1180	834	300
LZC-50	1370	969	300
LZC-60	1530	1082	300
LZC-80	1530	1082	300
LZC-100	2320	1160	300	850
LZC-125	2320	1160	300	850
LZC-150	2320	1160	300	850
LZC-175	2730	1045	300	600
LZC-200	2730	1045	300	600
LZC-225	4250	2125	300	1000
LZC-250	4250	2125	300	1000
LZC-300	4880	2440	300	1000
LZC-350	4880	2440	300	1000
LZC-400	5650	2162	300	1200	3100
LZC-500	5650	2162	300	1200	3100
LZC-600	6720	2571	300	1200	3180
LZC-700	6720	2571	300	1200	3180
LZC-800	7600	2908	300	1200	4160
LZC-1000	7600	2908	300	1200	4160

LZC圓形冷配管規格

型號	配管規格（mm）
型號	進水	出水	滿水	排水	浮球
LZC-10	40	40	25	25	15
LZC-15	40	40	25	25	15
LZC-20	50	50	25	25	15
LZC-25	80	80	25	25	15
LZC-30	80	80	25	25	15
LZC-40	80	80	25	25	15
LZC-50	80	80	25	25	15
LZC-60	100	100	25	25	15
LZC-80	100	100	25	25	25
LZC-100	125	125	25	25	25
LZC-125	125	125	25	40	25
LZC-150	150	150	25	40	25
LZC-175	150	150	25	50	25
LZC-200	150	150	25	50	25
LZC-225	200	200	50	50	40
LZC-250	200	200	50	50	40
LZC-300	200	200	50	50	40
LZC-350	200	200	50	50	40
LZC-400	200	200	50	50	40
LZC-500	250	250	50	50	50
LZC-600	250	250	50	50	50
LZC-700	250	250	50	50	50
LZC-800	300	300	50	50	50
LZC-1000	300	300	50	50	50

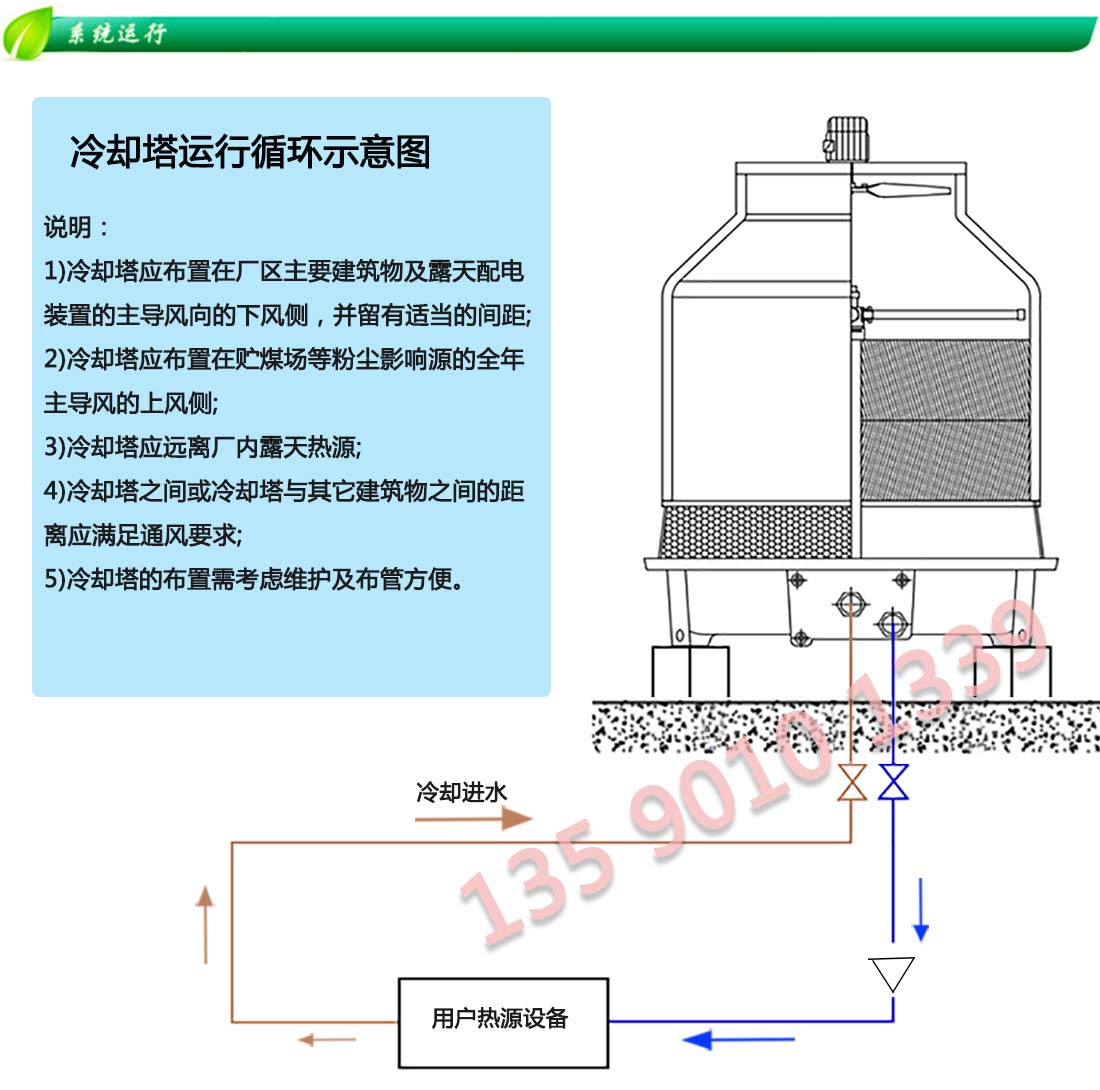

注:
1、確保水泥基礎上表面及預埋鋼板上表在同一水平面上，誤差≥2mm.
2、不同型號的冷卻塔在共同總管時，應確保冷卻塔水盆上線在同一水平面上，必要時調整基礎高度。
3、冷卻塔在布管時必須確保出水總管有承托時盡量低于出水位，必要時加高基礎，以防停機時水量倒流。

圓型逆流式冷卻水塔安裝簡單程序

1	預選適當安裝場地
1	安裝水塔位置注意其負重和通風條
2	預造水泥基礎，及安裝水塔支持架
2	可依照說明書建議，預造混凝土或鋼鐵架之地基，然后將水塔的底盆支持架以環型組裝成圓框狀，水平必須劃一，注意LZC-80以上型號中間位置之中央基礎不能忽略。
3	安裝水塔水槽及底盆
3	將水槽安置中央基礎上，水盆外圍承于底框上，水盆內圍承于水槽法蘭面.固定。

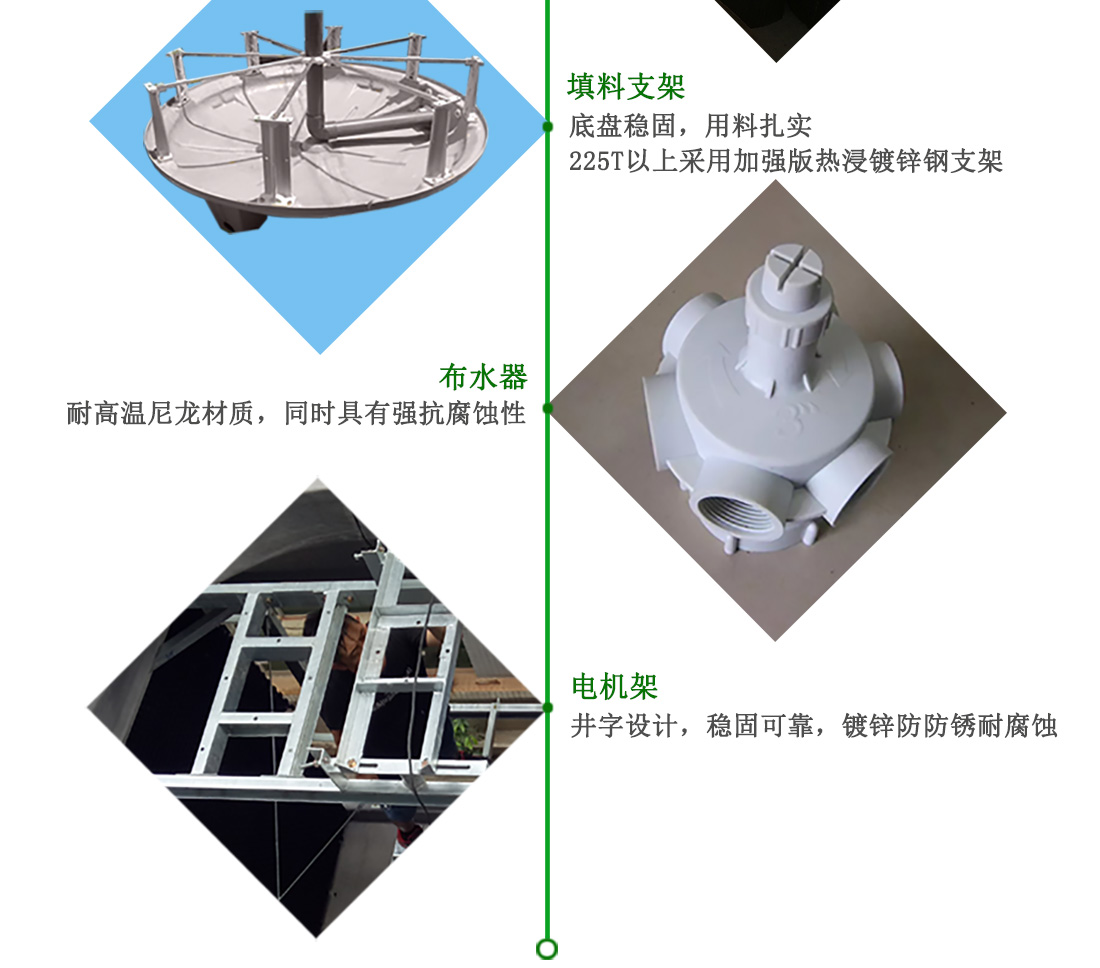

4	安裝中心管，中心管束及圍身支持架
4	中心管要垂直安裝在水槽喉上，然后裝上中心管束，再加裝圍身支架。

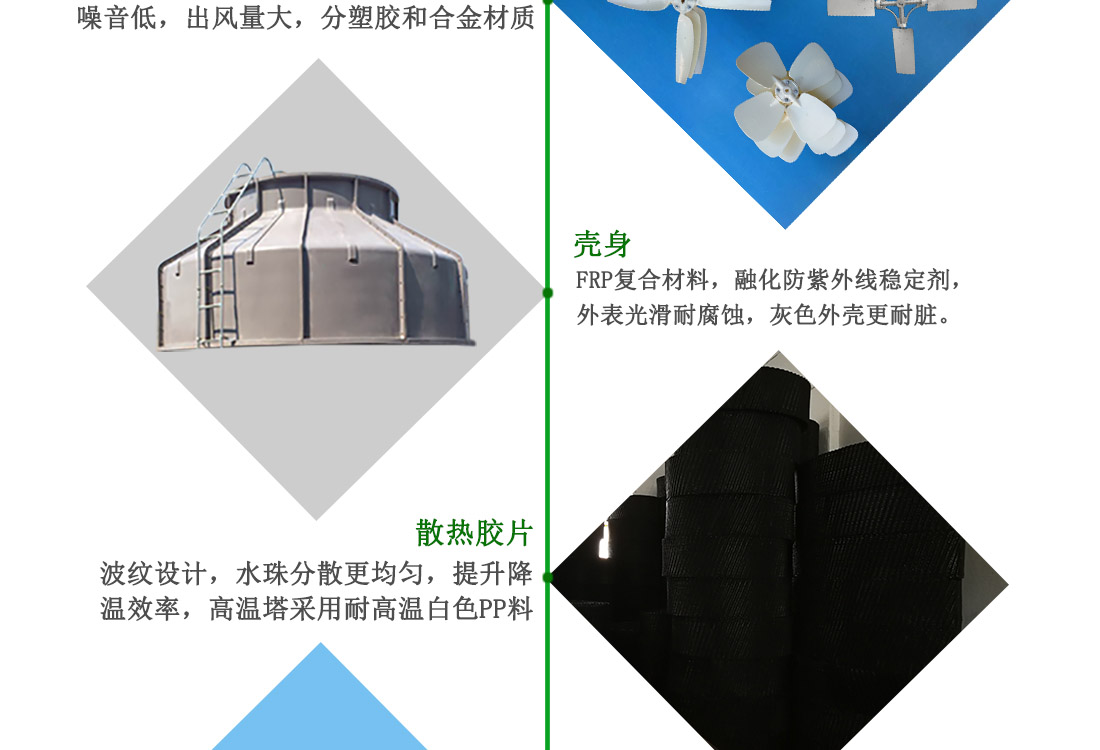

5	安裝散熱片支架于中心管束連接，但必須保證水平垂直。查證各件串好，可將所有螺絲收緊，然后放進組合散熱注:如需踏在架上安裝其他設備，請先以木板暫墊在散熱片支架上。
6	安裝外殼圍身及爬梯
6	將外殼圍身放置在圍身支架上，然后環繞著散熱片組裝及收緊螺絲，再裝，上預早指定位置之爬梯.
7	安裝噴頭，吊管用具及噴水管
7	把噴頭裝在中心喉管頂端，然后將吊管用具套在噴頭上，在將噴水管橫推進噴頭內，利用準備吊管鋼線作拉力控制，直至噴水管成水平位置，噴水孔要與垂直線成10度向安裝。(在運行時，按需求而作最后調校角度，請參閱我公司建議之轉速)

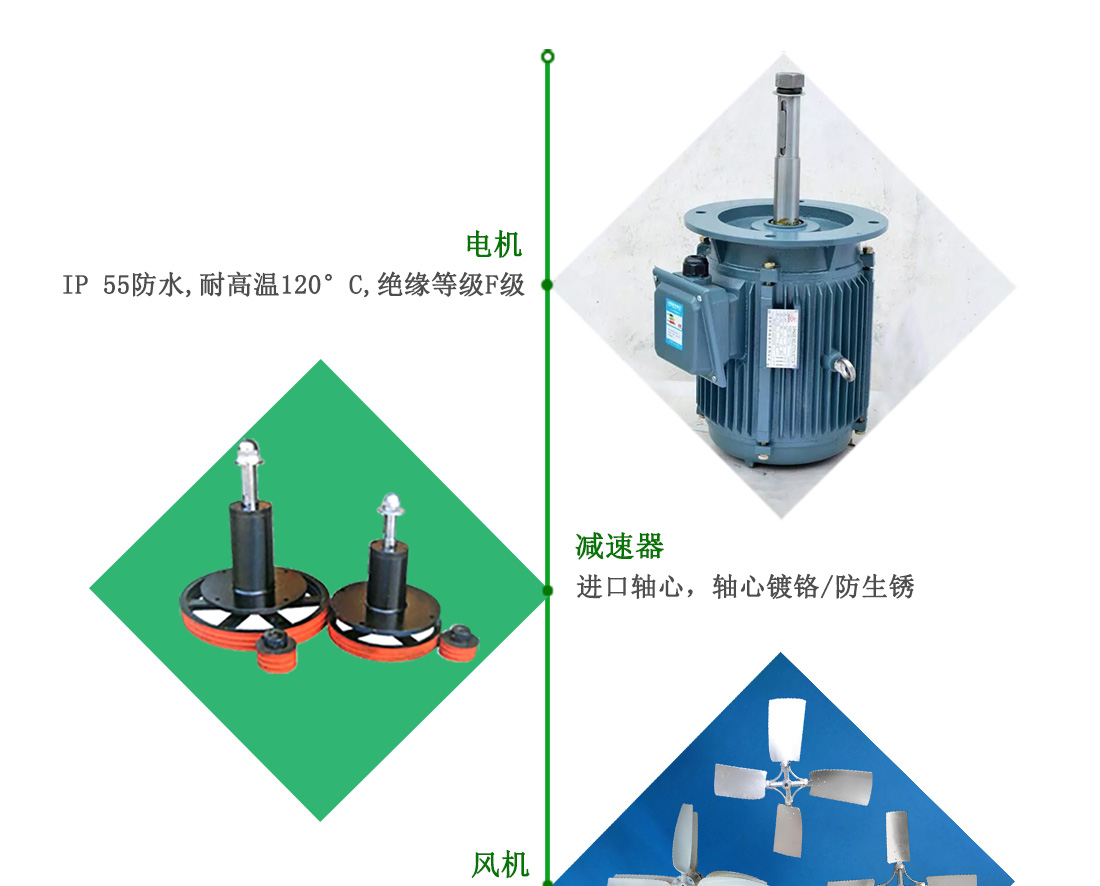

8	安裝馬達、馬達架及風扇
	將馬達架橫裝在外殼圍身頂部，然后放進馬達及減速機，再行配上風扇組合，最后加上風扇網。
	注: 1、LZC-40以下水塔要預先將馬達、馬達架連風扇組合才裝上。
	???2、LZC-300以上水塔風扇角度可按照需求風量而調校。
9	密封水盆及圍身之間縫
9	由于水塔屬多重組合式，故在安裝完畢后，需要以預備之纖維膠漿密封間縫。
10	安裝溢水器，浮球組合及濾水隔網
10	將溢水器，浮球組合及濾水隔網安放在預設地方，在喉牙接合處需包上喉膠布。
11	安裝入風網
11	將入風口網支架上端裝在外殼圍身底邊，下端鉤則裝在底盆框上，然后將回風網裝上，外加固定銷固定好即可。

圓型逆流式水塔補底盤施工要領

1	貼合前準備 a)貼合處必須保持無灰塵及不潮濕。 b)樹脂與硬化劑的調和: 每次調和量1公斤最合適，不要超過2公斤，用完再調用，比例為1公斤樹脂，用10°Cc硬化劑。
2	貼合方法:? a)先用毛刷涂調合好的樹脂，后貼玻璃纖維布，再涂上樹脂，重復二至三次。
3	注意事項:? a)貼合處6小時后才能使用，不可施壓力及踩踏。 b)玻璃纖維使用前不可潮濕，如潮濕必須烘干后才可使用。
