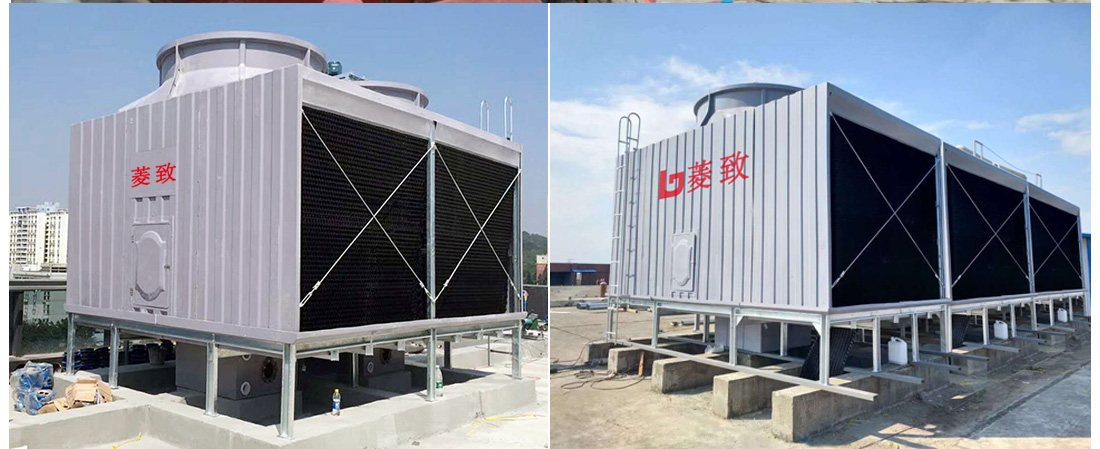

方形橫流冷卻塔_菱致冷卻設備有限公司冷卻設備有限公司

當前您的位置：首頁>>玻璃鋼冷卻塔>>方形橫流冷卻塔

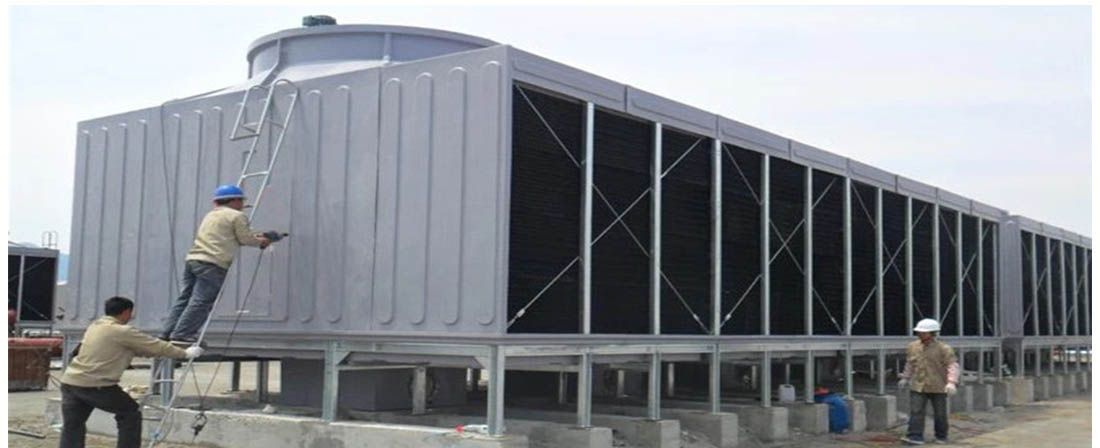

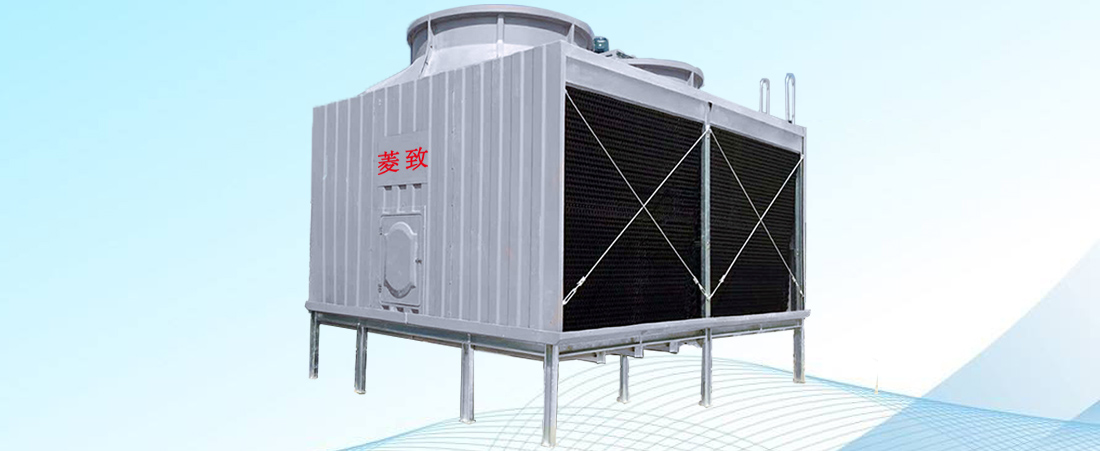

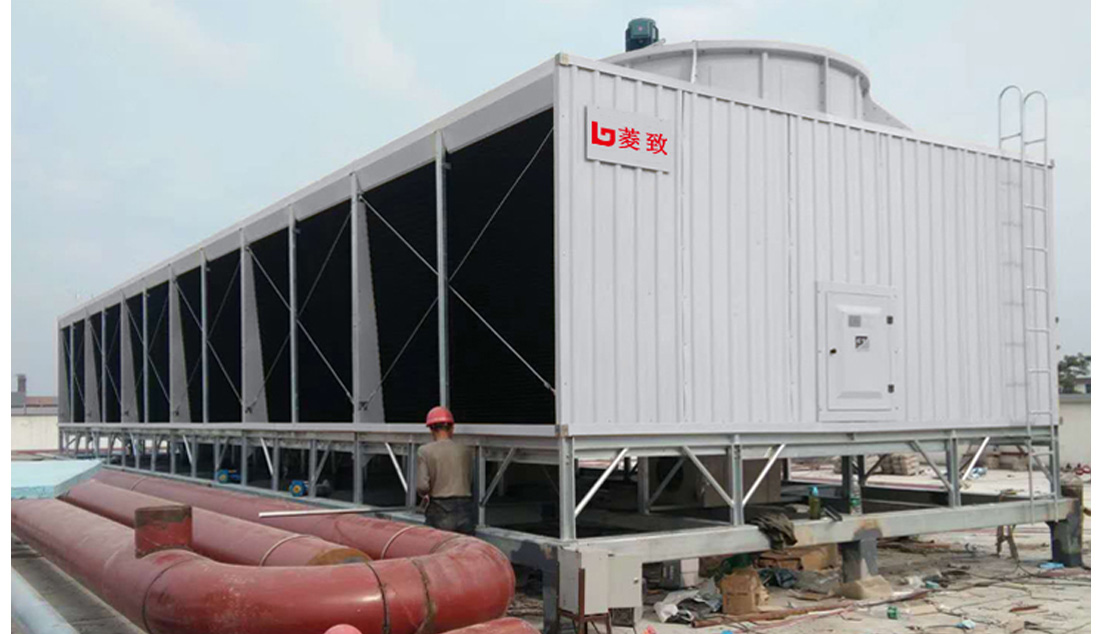

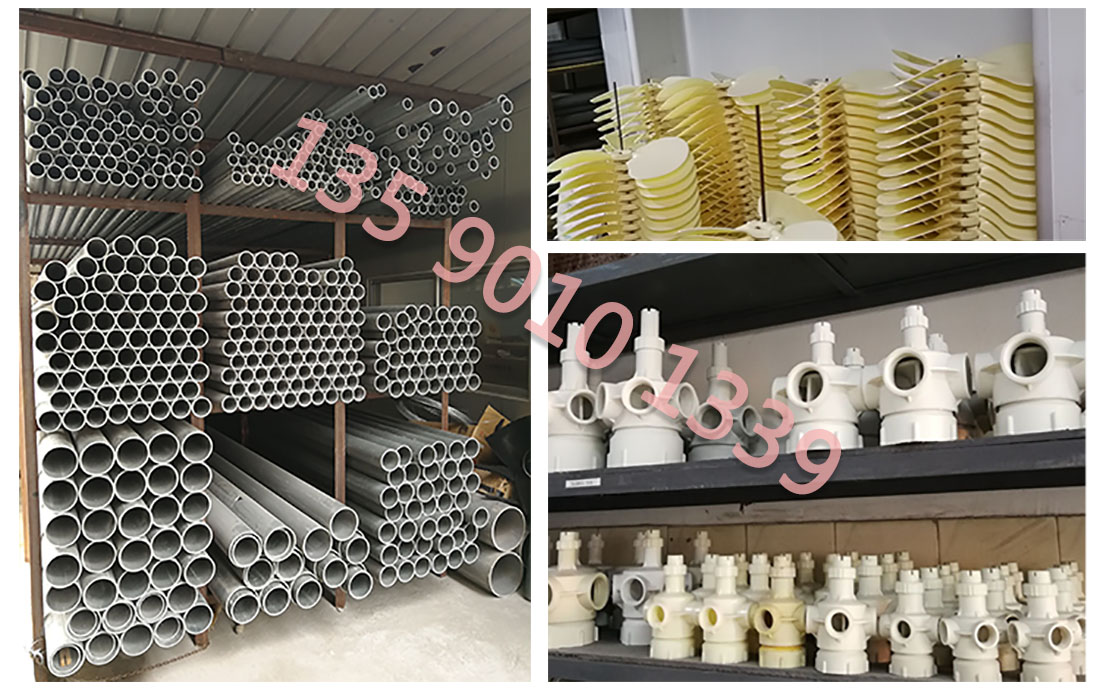

菱致冷卻設備有限公司玻璃鋼冷卻塔與一般玻璃鋼冷卻塔相比，具有冷效高，性能可靠，塔體耐高溫，防老化耐腐蝕，結構緊湊，設計合理，整體運轉平穩，噪聲低，維修筒單適用范圍大等獨特優點，是石油、化工、電力、冶金、電子、機械、輕紡等各種行業的中高溫水循環冷卻系統必需的一種冷卻設備。

玻璃鋼冷卻塔（逆流方型）性能參數表

設計工況
進水溫度T1=37°C
出水溫度T2=32°C
濕球溫度TwB=28°C
干球溫度T=31.8°C
大氣壓力P=9.94x 104Pa

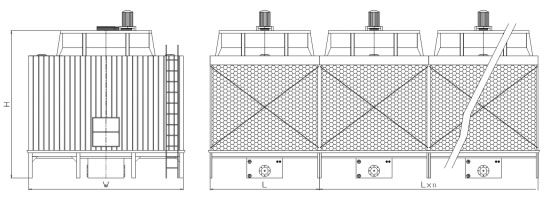

型號	流量（m3/h)	外型尺寸			風機直徑（Φmm)	電機功率（Kw)	水壓 (Kpa)	重量（Kg)
型號	流量（m3/h)	長（L)	寬(W)	高（H)	風機直徑（Φmm)	電機功率（Kw)	水壓 (Kpa)	凈重	運行重
SNT-80L/SN	80	2000	2000	4300	1500	2.2(3)	40	950	1960
SNT-100L/SN	100	2250	2250	4300	1800	2.2(4)	40	1040	2250
SNT-125L/SN	125	2500	2500	4300	2100	2.2(4)	40	1080	2820
SNT-150L/SN	150	2750	2750	4600	2100	4(5.5)	42	1430	3450
SNT-175L/SN	175	3000	3000	4600	2400	4(5.5)	42	1610	3780
SNT-200L/SN	200	3250	3250	4750	2400	5.5(7.5)	42	1760	4010
SNT-225L/SN	225	3300	3300	4750	2400	5.5(7.5)	47	1980	4150
SNT-250L/SN	250	3500	3500	4950	2850	5.5(7.5)	47	2150	5180
SNT-300L/SN	300	3750	3750	4950	2850	11	48	2630	5550
SNT-350L/SN	350	4000	4000	4950	3200	11	48	3950	6180
SNT-400L/SN	400	4500	4500	5100	3200	15	52	3520	6780
SNT-450L/SN	450	4900	4900	5100	3200	15	52	3820	7250
SNT-500L/SN	500	5200	5200	5350	3700	15	52	4150	8450
SNT-600L/SN	600	5500	5500	5350	3700	18.5	52	4680	9250
SNT-700L/SN	700	6000	6000	5600	4200	22	55	5460	11180
SNT-800L/SN	800	6500	6500	5600	4200	22	55	6520	12680
SNT-900L/SN	900	7000	7000	5700	4500	30	55	7550	14850
SNT-1000L/SN	1000	7500	7500	5700	4500	30	55	8200	16180

注：由于敝公司不斷提高水塔技術及其質量，如本說明書內資料日后任何更改，恕不另行通告，敝公司對此擁有最終解釋權。

方形橫流玻璃鋼冷卻塔噪音表

參數	①	②	③
型號	dB(A)	dB(A)	dB(A)

SRT-100L/SN	64	58	52
SRT-125L/SN	64.1	58	52.4
SRT-150L/SN	64.5	58.5	53.5
SRT-175L/SN	64.8	59	54
SRT-200L/SN	64.9	60	54
SRT-225L/SN	65.5	60	54.5
SRT-250L/SN	65.8	61	57
SRT-300L/SN	67	61.5	57.5
SRT-350L/SN	67	61.8	58.2
SRT-400L/SN	67.8	62	59.5
SRT-450L/SN	67.9	62.5	59.5
SRT-500L/SN	687	63	60
SRT-600L/SN	68.3	64	61
SRT-700L/SN	70.2	65	62
SRT-800L/SN	70.5	67	64.5
SRT-900L/SN	71.5	68	65.5
SRT-1000L/SN	72.2	69.2	66.5

噪音測量方法:?
1、測量點(1):沿風筒45度方向取DF距高,DF等于風機直徑,如大于5m時則以5m計。?
2、測量點( 2):距塔入風面的水平1.13(米),距基礎上端面內1.5米處。?
3、測量點( 3):距塔入凡面的水平面16 (米),距塔基礎上端面內1.5米處。?
4、測量噪音水平時應不受周圍環境聲音干猶。

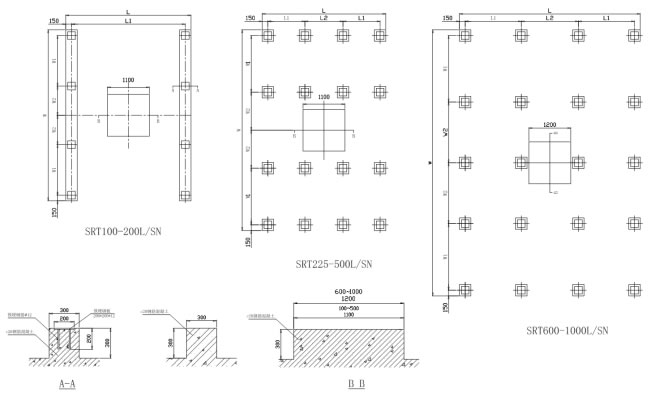

玻璃鋼方形橫流冷卻塔基礎尺寸

型號	基礎尺寸(mm)
型號	L	L1	L2	W	W1	W2
SRT-100L/SN	2280	1930		3480	880	1420
SRT-125L/SN	2670	2270		3800	1050	1400
SRT-150L/SN	2850	2550		4050	1145	1460
SRT-175L/SN	3180	2880		4050	1145	1460
SRT-200L/SN	3300	2990		4500	1330	1540
SRT-225L/SN	3210	955	1000	5280	1490	1000
SRT-250L/SN	3250	975	1000	5280	1490	1000
SRT-300L/SN	3550	1075	1100	5800	1725	1000
SRT-350L/SN	3750	1135	1180	5800	1725	1000
SRT-400L/SN	4000	1225	1250	6250	1975	1000
SRT-450L/SN	4250	1305	1340	6250	1975	1000
SRT-500L/SN	4250	1305	1340	6250	1975	1000
SRT-600L/SN	4750	1475	1500	7000	1750	1600
SRT-700L/SN	4750	1475	1500	7000	1750	1600
SRT-800L/SN	5250	1645	1660	7500	1750	1850
SRT-900L/SN	5750	1810	1830	8000	1850	2000
SRT-1000L/SN	6250	1975	2000	8000	1850	2250

玻璃鋼冷卻塔基礎注意事項

1、確保水泥基礎上表面及預埋鋼板上表在同一水平面上，誤差≥2mm.?
2、不同型號的冷卻在共同總管時，應確保冷卻塔水盆上線在同一水平面上，必要時調整基礎高度。?
3、冷卻塔在布管時必須確保出水總管有承托時盡量低于出水位，必要時加高基礎，以防停機時水量倒流。

玻璃鋼方形橫流冷卻塔配管尺寸

型號	配管規格（mm）
型號	進水	出水	滿水	排水	浮球
SRT-100L/SN	100×2	125	80	25	40
SRT-125L/SN	125×2	150	80	25	40
SRT-150L/SN	125×2	150	80	25	40
SRT-175L/SN	125×2	200	80	25	40
SRT-200L/SN	150×2	200	80	25	40
SRT-225L/SN	150×2	200	80	25	40
SRT-250L/SN	150×2	250	80	40	40
SRT-300L/SN	150×2	250	100	40	40
SRT-350L/SN	150×2	250	100	40	40
SRT-400L/SN	150×4	300	100	50	50
SRT-450L/SN	150×4	300	100	50	50
SRT-500L/SN	150×4	300	100	50	50
SRT-600L/SN	150×4	300	100	50	50
SRT-700L/SN	150×4	350	100	50	50
SRT-800L/SN	200×4	400	100	50	50
SRT-900L/SN	200×4	400	100	50	50
SRT-1000L/SN	200×4	400	100	50	50

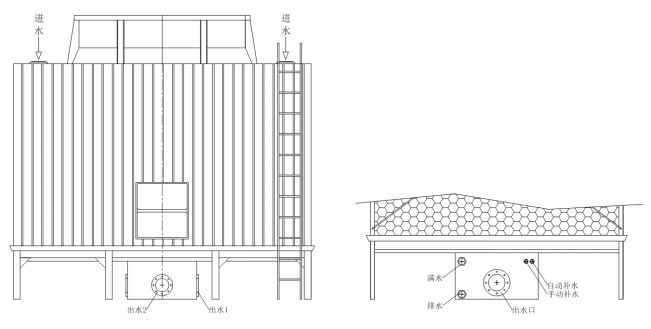

接口注意事項:
1、冷卻塔出水口方向可由用戶任意選擇(1)或(2)，訂貨無要求時，廠家則采用出水(1)方向。?
2、冷卻塔兩側管道應盡量保持長度相同，以確保阻力平衡。?
3、冷卻塔的每支出水管應加裝蝶閥，以調節水量。?
4、禁止在塔.上進行焊接管道操作，焊接時應在遠離塔體處進行施工，完畢后再與冷卻塔預留出水法蘭對接。
